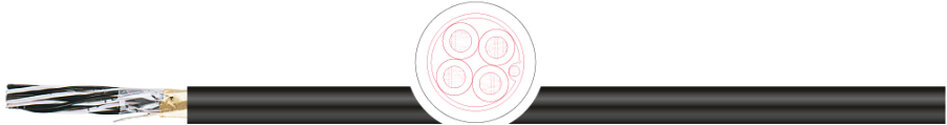

Кабель для передачи данных TKD TKF INDUCOM RE-2X(St)Yv-fl
Применение:
Используется в качестве инструментального кабеля для передачи данных, аналоговых и цифровых сигналов в измерительной, управляющей технике и компьютерных системах. Применятся в искробезопасных установках для зоны 1 и зоны 2, группы II (IEC 60079-14). Используется в сухих и влажных помещениях, внутри и снаружи, а также для прокладки в земле. При прокладке в земле необходимо соблюдение строительных норм.
Особенности:
• Стабильный при высоких частотах и температура проводника (+90°C) благодаря изоляции из сшитого полиэтилена
• Высокая степень защиты от помех и низкое затухание.
• Устойчив к воздействию кислот, щелочей и некоторых масел
• Маслостойкость: ICEA S-73-532 / NEMA WC 57-2004 § 6.9.3
• Надежная конструкция с усиленной внешней оболочкой.
• Для искробезопасных установок зона 1+2 группы II согласно IEC 60079-14
• Стойкость к УФ-излучению согл. UL 1581 Sektion (секция) 1200.
• Не распространяет горение согл. EC 60332-1-2 и IEC 60332-3-24 (Cat. C).
Характеристики кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)Yv-fl
| проводник: | медный многопроволочный |
| структура: | 7-ми проволочный согл. DIN VDE0295 кл. 2 соотв. IEC 60228 кл. 2 |
изоляция | XLPE (сшитый полиэтилен) |
маркировка жил | в паре отдельные жилы одноцветные, с цифрами, жила A: черная, жила B:белая, в триаде: жила А: белая, жила В: красная, жила С:черная, жилы А и С с цифрами |
способ скрутки | послойный повив пар |
общий экран | из ламин. алюминевой фольги (24 μm), с медным луженым проводом заземления 0,5 мм² (7x0,30 мм) |
внешняя оболочка: | ПВХ |
цвет оболочки | черного или синего цвета по RAL 5015 для искробезопасных установок |
номинальное напряжение | 300 В |
испытательное напряжение | жила/жила (AC/DC) 1,5/2 кВ (длительность 1 мин.) |
Cопротивление проводника | 0,5 мм²:макс.36,7Ω/км;0,75 мм²:макс.25,0 Ω/км; 1,0 мм²: макс.18,5Ω/км 1,3 мм²:макс.14,2Ω/км |
сопротивление изоляции | мин. 5 MΩ x км |
Допустимые токовые нагрузки | согл. DIN VDE, см. таблицу технических указаний. |
Емкость | макс.115 нФ/км |
индуктивность | ок. 1 mH/км |
Соединение контуров | макс. 500 пФ/500 м |
пр.электрические свойства | L/R свойства: 0,5 мм²: макс.25 μH/Ω; 0,75 мм²: макс.25 μH/Ω; 1,0 мм²: макс.25 μH/Ω; 1,3 мм²: макс.40 μH/Ω |
Мин. радиус изгиба неподвижно | 7,5 x диаметр кабеля |
| температура стационарно: | -40°C / +70°C |
температура подвижно | -5°C / +50°C |
свойства изоляции | не распространяет горение IEC 60332-1-2 and IEC 60332-3-24 (Cat. C) |
маслостойкость | ICEA S-73-532 / NEMA WC 57-2004 § 6.9.3 |
стандарт | EN 50288-7 |
Примечание:
• Соответсвует директиве RoHS.
• Кабель соответсвует 2006/95/EС CE ("Директива по низкому напряжению")
• Также доступен вариант без усиленной внешней оболочки, как RE-2X(St)Y-fl
• Под заказ производим варианты в огнестойком, безгалогенном исполнении, со свинцовой или защитной оболочкой в соотв. BS 5308. Возможна поставка компенсационного кабеля: > INDUTHERM <

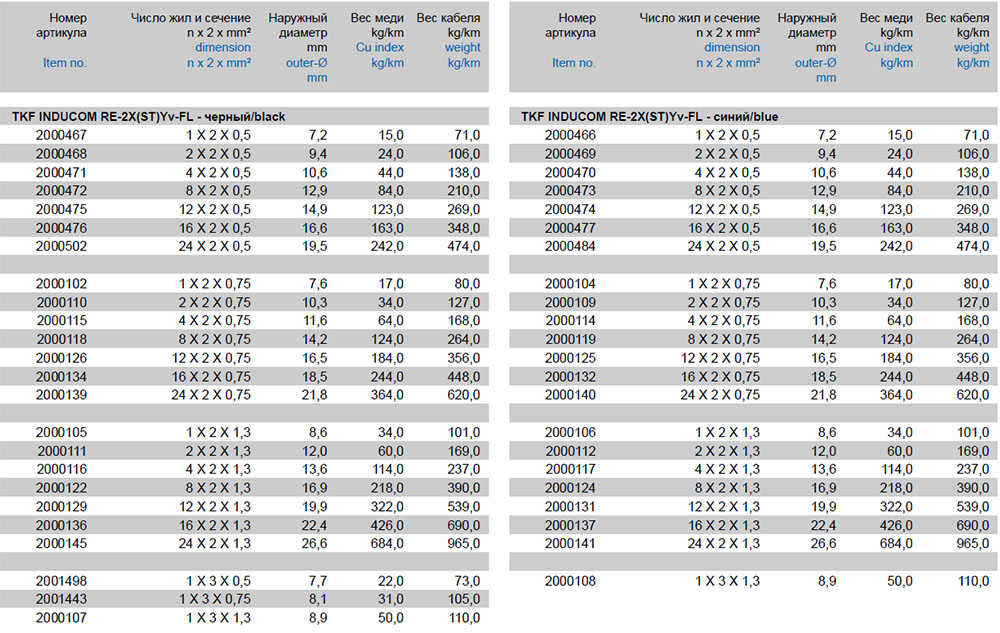

Характеристики кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)Yv-fl
Модели кабеля для передачи данных TKD TKF INDUCOM RE-2X(St)Yv-fl:
2000467, 2000468, 2000471, 2000472, 2000475, 2000476, 2000502,
2000102, 2000110, 2000115, 2000118, 2000126, 2000134, 2000139, 2000105, 2000111,
2000116, 2000122, 2000129, 2000136, 2000145, 2001498, 2001443, 2000107, 2000466,
2000469, 2000470, 2000473, 2000474, 2000477, 2000484, 2000104, 2000109, 2000114,
2000119, 2000125, 2000132, 2000140, 2000106, 2000112, 2000117, 2000124, 2000131,
2000137, 2000141, 2000108
