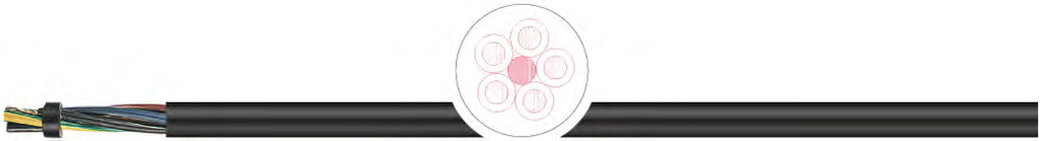

Кабель TKD H07RN-F, A07RN-F
Применение:
Гармонизированный, гибкий кабель с резиновой изоляцией, используется для подключения движущих частей и агрегатов в условиях средних механических нагрузкок, в сухих, влажных помещениях, а также под открытым небом, для сельскогохозяйственного и промышленного оборудования, на строительных площадках и на призводственных местах, в которых существует опасность взрыва. Применяется для прямой прокладки на штукатурке, во временных строениях, на частях подъемников и машин.
Особенности:
• Кабель применяется для защищенной постоянной прокладки в трубах или приборах в качестве роторных подключающих проводов моторов с рабочим напряжением до 1000 В.
• Отсутствие кремнийорганической резины (при производстве).
• Устойчив к озону согл. EN 60811-2-1
Характеристики кабеля TKD H07RN-F, A07RN-F
| проводник: | медный или луженый медный тонкопроволочный |
| структура: | согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5 |
изоляция | резиновый компаунд |
маркировка жил | согл. VDE 0293-308 до 5 жил: цветовая маркировка, более 6 жил: черные жилы с белой цифровой маркировкой, с желто-зеленой жилой или без нее |
способ скрутки | послойный повив жил |
внешняя оболочка | специальный резиновый компаунд |
| цвет оболочки: | черный цвет |
маркировка | да |
| номинальное напряжение: | Uo/U: 450/750 В |
| испытательное напряжение: | 2,5 кВ |
Допустимые токовые нагрузки | согл. DIN VDE, см. таблицу технических указаний |
| Мин. радиус изгиба неподвижно: | согл. DIN VDE 0298 часть 3 |
| Мин. радиус изгиба подвижно: | согл. DIN VDE 0298 часть 3 |
| температура стационарно: | -40 °C / +60 °C |
| температура подвижно: | -30 °C / +60 °C |
макс. температура на проводнике | +60 °C |
| свойства изоляции: | согл. IEC 60332-1 |
маслостойкость | согласно EN 60811-2-1 |
стандарт | согласно DIN VDE 0282 часть 4 |
Примечание:
• Соответствует директиве RoHS.
• Кабель соответствует 2006/95/EС CE ("Директива по низкому напряжению").
• Возможна поставка кабеля: H07RN8-F для прокладки в промышленных водах и H07BN4-F с макс.тем. на проводнике +90 °C.
• Возможна поставка кабеля определенного цвета и размера по запросу.
Характеристики кабеля TKD H07RN-F, A07RN-F
Модели кабеля TKD H07RN-F, A07RN-F:
3500078, 3500096, 3500145, 3500187, 3500079, 3500090, 3500101,
3500113, 3500175, 3500189, 3500192, 3500080, 3500089, 3500091, 3500097, 3500112,
3500104, 3500119, 3500146, 3500176, 3500105, 3500120, 3500148, 3500177, 3500188,
3500083, 3500081, 3500435, 3500098, 3500108, 3500127, 3500156, 3500181, 3500190,
3500085, 3500092, 3500094, 3500099, 3500110, 3500132, 3500162, 3500184, 3500111,
3500133, 3500166, 3500186, 3500106, 3500122, 3500150, 3500179, 3500107, 3500125,
3500154, 3500180, 3500109, 3500128, 3500158, 3500182, 3500130, 3500160, 3500183,
3500141, 3500164, 3500185, 3500135, 3500168, 3500448, 3500143, 3500170, 3500498,
3500123, 3500151, 3500152, 3500155, 3500157, 3500137, 3500172, 3500139, 3500174,
3500086, 3500100, 3500140, 3500163, 3500134, 3500167
