Кабель TKD MULTIBUS PUR 100-120 Ω



Применение:
Кабель MULTIBUS PUR используется для работы в системах SUCOnet P, MODULINK P, VARINet P, Siemens L2-DP, F.I.P.-Feldbus для передачи сигналов управления при высоких механических и электрических нагрузках. Применяется для буксируемых цепей и робототехники.

Особенности:
• Оптимальное соотношение цены и качества.
• Внешняя оболочка не содержит галогенов, не распространяет горение.
• Устойчив к воздействию жиров, охлаждающей жидкости и смазывающих материалов (см. таблицу технических указаний).
• Кабель соответствует нормам UL – UL/CSA .

Характеристики кабеля TKD MULTIBUS PUR 100-120 Ω
проводник:
медный многопроволочный
структура:
тонкопроволочный согл. DIN VDE 0295 кл.6 соотв.
IEC 60228 кл. 6
изоляция
PELON
маркировка жил
2450 SK-PUR: бело-коричневая; 2454 SK-PUR: бело-
коричневая, желто-зеленая; 2456 SK-PUR: бело-коричневая, желто-зеленая, серо-розовая
общий экран
луженая медная оплетка, плотность покрытия
ок.85%, затухание экрана ≥ 55 дБ
внешняя оболочка:
PUR
цвет оболочки
фиолетовый, RAL 4001
маркировка
да
номинальное напряжение
250 В (не для высокого напряжения)
испытательное напряжение
жила/жила: 1.200 В жила/экран: 750 В
сопротивление шлейфа
макс. 186 Ω / км
сопротивление изоляции
мин. 20 MΩ x км
Емкость
рабочая емкость: 0,25 мм² пара: макс. 60нФ/км
волновое сопротивление
0,25 мм² пара: 100 – 120 Ω
частота передачи данных
0,25 мм² пара: 500 КБит/сек
расстояние передачи данных
0,25 мм² пара: 400 м
Мин. радиус изгиба
неподвижно
5 x диаметр кабеля
Мин. радиус изгиба подвижно
7,5 x диаметр кабеля
температура стационарно:
- 40 °C / +80 °C
температура подвижно
- 30 °C / +70 °C
свойства изоляции
IEC 60332-1-2, самозатухающая, не рапространяет
горение; UL-типы; IEC 60332-1-2, VW-1 (UL 1581)
стандарт
DIN VDE 0207, 0250, 0293, 0295, 0472, 0482, IEC

Примечание:
• Соответствует директиве RoHS.
• Возможна поставка кабеля определенного цвета и размера по запросу.

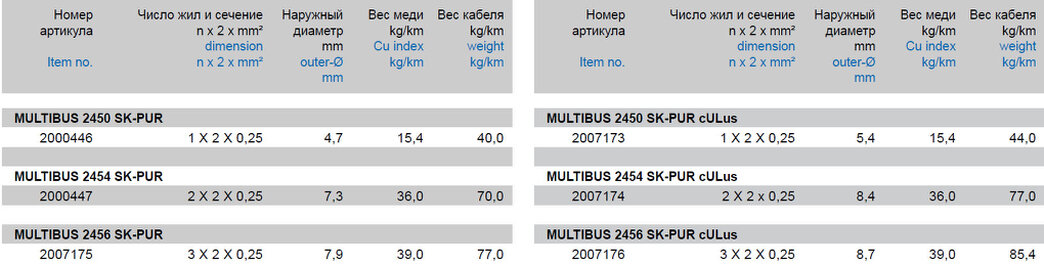

Характеристики кабеля TKD MULTIBUS PUR 100-120 Ω

Модели кабеля TKD MULTIBUS PUR 100-120 Ω:
2000446, 2000447, 2007175, 2007173, 2007174, 2007176
