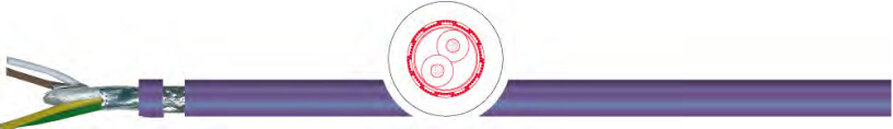

Кабель TKD MULTIBUS PVC 100-120
Применение:
Кабель MULTIBUS ПВХ предназначен для работы в системах SUCOnet P, MODULINK P, VARINet P, LON, F.I.P.-Feldbus. Используется для постоянной прокладки и гибкого применения.
Особенности:
• Изоляция оболочки кабеля самозатухающая, не распространяет горение.
• Устойчив к воздействию жиров, охлаждающей жидкости и смазывающихматериалов (см. таблицу технических указаний).
• Кабель соответствует стандартам UL – UL/CSA.
Характеристики кабеля TKD MULTIBUS PVC 100-120
| проводник: | медный многопроволочный |
| структура: | 7-ми проволочный |
изоляция | PELON |
маркировка жил | 2434-ПВХ и 2434-ПВХ-UL: бело-коричневая; 2438-ПВХ и 2438-ПВХ-UL: бело-коричневая, желто-зеленая; 2440-ПВХ и 2440-ПВХ-UL: бело-коричневая, желто-зеленая, серо-розовая |
общий экран | алюминиевая фольга+луженая медная оплетка |
внешняя оболочка: | ПВХ |
цвет оболочки | фиолетовый, RAL 4001 |
маркировка | да |
номинальное напряжение | 250 В (не для высокого напряжения) |
испытательное напряжение | жила/жила: 1.200 В жила/экран: 750 В |
сопротивление шлейфа | макс. 186 Ω / км |
сопротивление изоляции | мин. 20 MΩ x км |
Емкость | рабочая емкость: 0,22 мм² пара: макс. 60нФ/км |
волновое сопротивление | 0,22 мм² пара: 100 – 120 Ω |
частота передачи данных | 0,22 мм² пара: 500 КБит/сек |
расстояние передачи данных | 0,22 мм² пара: 400 м |
Мин. радиус изгиба неподвижно | 10 x диаметр кабеля |
Мин. радиус изгиба подвижно | 15 x диаметр кабеля |
| температура стационарно: | - 30 °C / +80 °C |
температура подвижно | - 5 °C / +70 °C |
свойства изоляции | IEC 60332-1-2, самозатухающая, не рапространяет горение; UL-типы; IEC 60332-1-2, VW-1 (UL 1581) не рапространяет горение |
стандарт | DIN VDE 0207, 0250, 0293, 0295, 0472, 0482, IEC |
Примечание:
• Соответствует директиве RoHS.
• Возможна поставка кабеля определенного цвета и размера по запросу.
Характеристики кабеля TKD MULTIBUS PVC 100-120
Модели кабеля TKD MULTIBUS PVC 100-120:
2000452, 2000971, 2007166, 2007164, 2007165, 2007167
